Výrobca strojového zariadenia Ningbo PinSheng ako jeden z profesionálnych strojov na výrobu EPS v Číne vyrábame vysoko kvalitný lisovací stroj EPS BLOCK, Vitajte, aby ste si od nás kúpili blokový lis Pinsheng EPS.

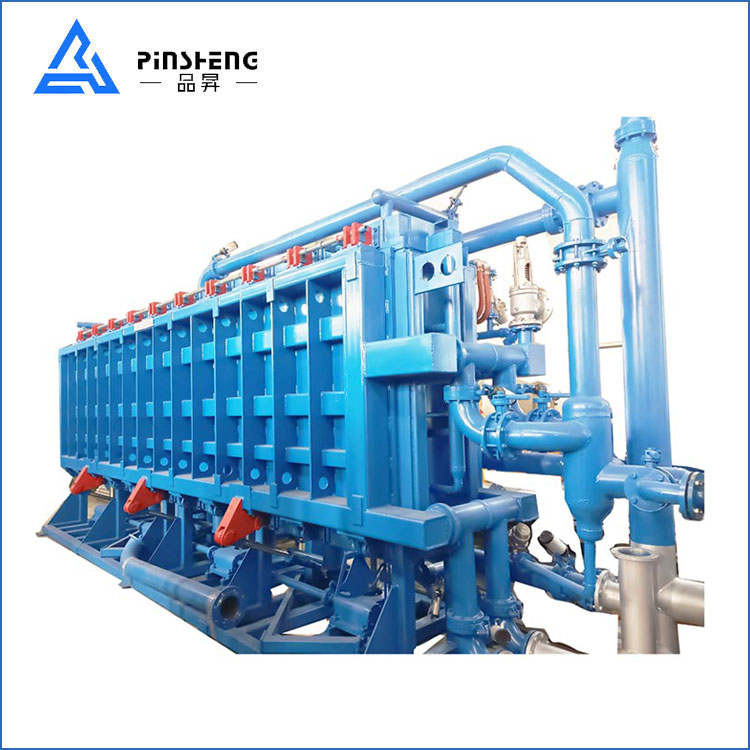

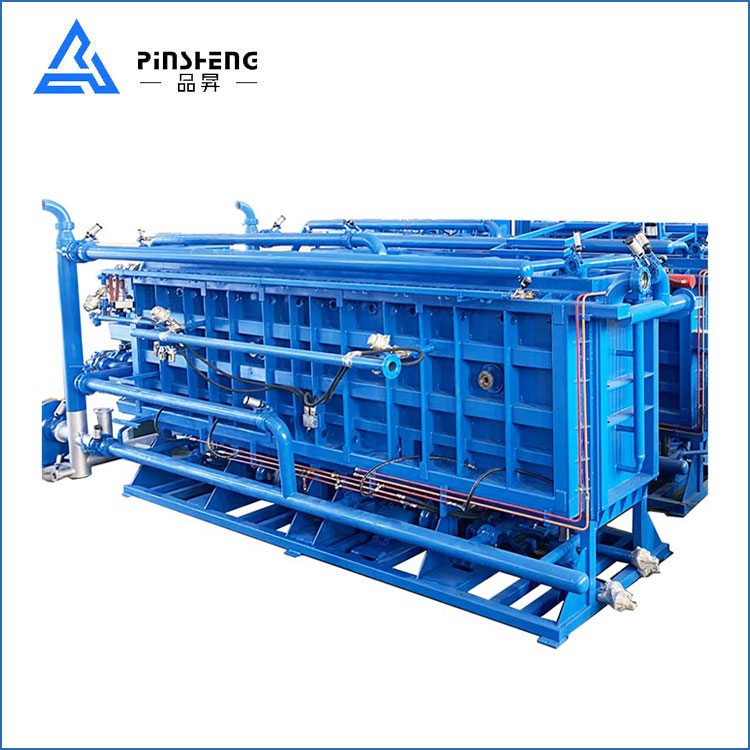

Pinsheng EPS blokový lisovací stroj
Predstavenie výrobku
Model: PSBM200-800VC/AC
Značka: PinSheng
Mechanická konštrukcia:
a. forma stroja je privarená na silné pravouhlé rúrky a oceľové platne, ktoré zaisťujú vysokú pevnosť pre dodatočnú bezpečnosť stroja.
b. po tepelnom spracovaní sú všetky rámy foriem spracované pieskovaním, čo výrazne zlepšuje koróziu a životnosť zariadenia
c. Prijíma tri nemecké meradlo a bezpečnostný ventil pre viacnásobnú bezpečnostnú ochranu.
Parný systém:
Tri guľové ventily v porovnaní s jedným veľkým riadiacim systémom parného ventilu ušetria 20 % pary, s škrtiacimi ventilmi podľa normy ISO, čo výrazne zlepšuje stabilitu a predlžuje životnosť stroja.
Riadiaci systém:
a.prijíma PLC (Mitsubishi) a HMI (WEINVIEW), vďaka čomu je obsluha jednoduchá.
b.zdvih sa nastavuje pomocou enkodéra ovládaného cez nastavenia HMI, jednoduché nastavenie a vysoká presnosť.
Položka |
Jednotka |
PSBM200VC |
PSBM300VC |
PSBM400VC |
PSBM600VC |
PSBM800VC |
Veľkosť dutiny formy |
x |
2040X1240X630 |
3060X1240X630 |
4080X1240X630 |
6100X1240X630 |
8120X1240X630 |
Veľkosť bloku |
12 g/l |
2000X1200X600 |
3000X1200X600 |
4000X1200X600 |
6000X1200X600 |
8000X1200X600 |
Vstup pary |
x |
DN100 |
DN100 |
DN150 |
DN150 |
DN200 |
Spotreba pary |
kg/cyklus |
20-30 |
30-40 |
45-55 |
60-70 |
80-100 |
Tlak pary |
Mpa |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
Vstup stlačeného vzduchu |
x |
DN50 |
DN50 |
DN50 |
DN50 |
DN50 |
Stlačený vzduch |
m³/cyklus |
1-1,5 |
1,5-1,8 |
1,8-2 |
2-2.3 |
2,2-2,5 |
Stlačený vzduch |
Mpa |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
Odtok pary |
x |
…125 |
…150 |
…200 |
…200 |
…250 |
Vývod drenážneho dúchadla |
x |
…125 |
…125 |
…150 |
…150 |
…200 |
Priepustnosť |
15 kg/m³ |
5-12 min |
6-15 min |
7-18 min |
8-18 min |
10-18 min |
Pripojené zaťaženie |
kw |
9.5 |
11 |
13 |
13 |
16.5 |
Vonkajší rozmer |
x |
4000X2200X2900 |
5030X2270X2900 |
6600X2550X2900 |
8500X2700X2900 |
11300X2800X3100 |
Hmotnosť |
kg |
4200 |
6000 |
8500 |
9500 |
13800 |
